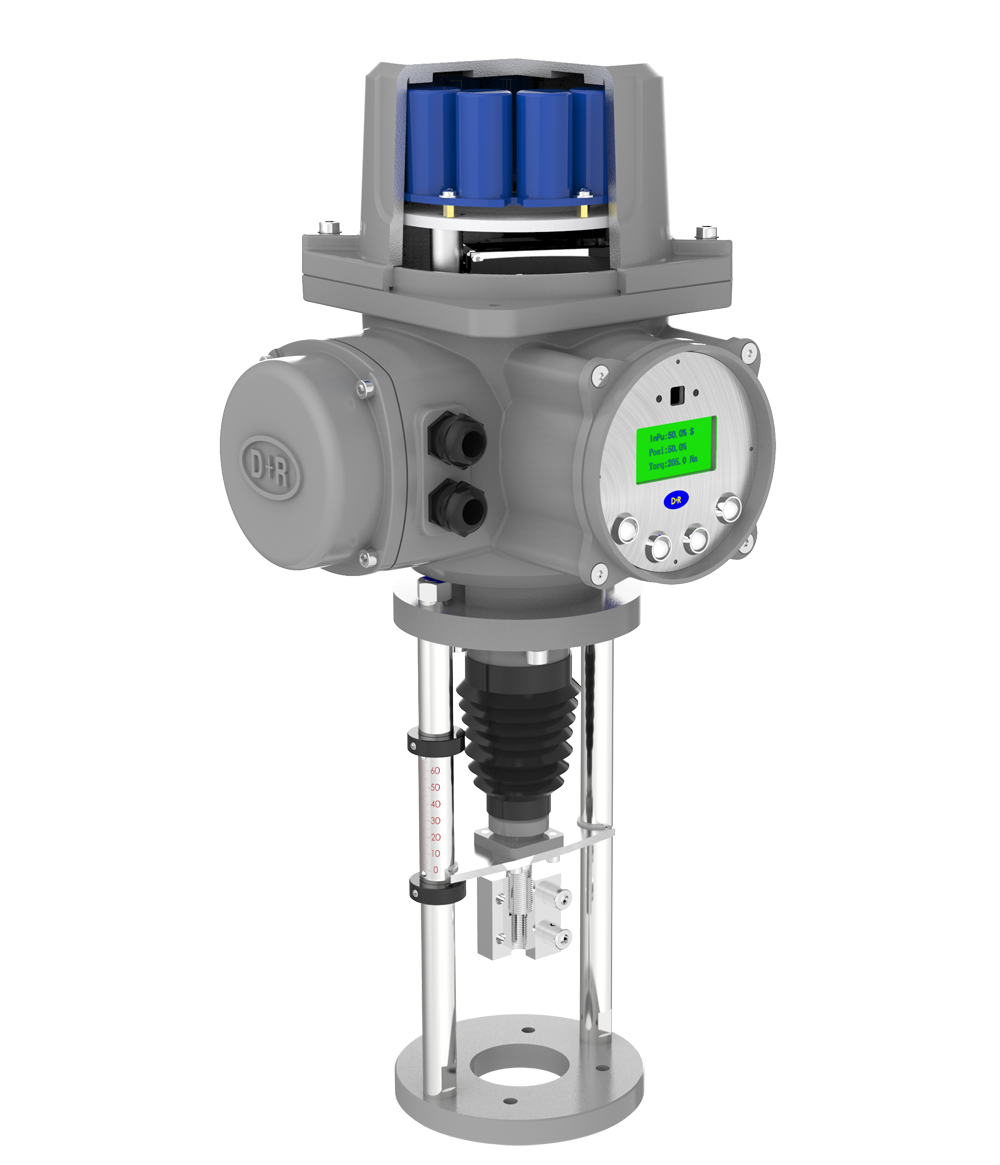

Серия MC: электрический привод постоянного тока с постоянным магнитом и бесщеточным управлением скоростью, который автоматически включает и выключает встроенный источник питания в случае сбоя внешнего источника питания;
Угловой ход: 20–46 000 Нм;
Линейный ход: 1–60 кН.
I. Серия MC
В управлении промышленными процессами, если внешний источник питания потерян, обычные электрические приводы не могут нормально функционировать. Чтобы преодолеть этот недостаток, в 2000 году Дауме было поручено разработать устройство электрического управления с двойным питанием, которое автоматически переключается на собственный резервный источник питания при потере питания.
Конкретная мера заключается в использовании суперконденсаторов параллельно с внешним источником питания и последовательно с цепью управления. Когда приоритетный внешний источник питания работает нормально, он также быстро заряжает суперконденсатор для накопления энергии. В случае отключения внешнего питания суперконденсатор, как резервный источник питания, автоматически переключается и высвобождает накопленную энергию.
| Технические параметры стандартной конфигурации | |
| Источник питания | 24/48/70 В постоянного тока 230 В переменного тока Солнечная и ветровая энергия |
| Жидкокристаллический дисплей OLED | 4 строки |
| Температура окружающей среды | -40-70℃ |
| Влажность окружающей среды | 98%RH |
| Диапазон регулировки скорости | 400-8000 |
| Диапазон регулировки крутящего момента | 10-150% (не все) |
| Взрывозащищенный класс | Ex dll CT5Gb |
| Метод тестирования производительности | IEC62391-1 |
| Степень защиты | IP68 |
| Вход | Цифровой 、 Аналоговый |
| Выход | 4-20 мА、ВКЛ-ВЫКЛ Сухой контакт、Мокрый контакт |
| Связь | ProfiBus-DP ModBUS-RTU HART |
| Датчик положения | Абсолютный энкодер положения |
| Время отклика сброса при выключении питания | 0-200 мс |
| Одиночная емкость | 2.7V (емкость по мере необходимости) |
| Ослабление емкости (в зависимости от температуры окружающей среды) | 10 лет 10-20% (-30-50℃) |
| Пульт дистанционного управления | Проводной, 4G, беспроводной терминал |
| Точность управления | ±0.1% |
| Точность обнаружения | ±2,0% |
| Значение защиты от превышения крутящего момента | 100% Можно отключить |
| Значение защиты от перегрева | 130℃ |
| Защита от ограничения хода | Механическая / Электронная Двойная защита |
| Ударопрочность | 600 Гц, 3 оси, 6 г |
| Рабочая температура | -40-70℃ предел 0-25℃ оптимально |
| Срок службы циклов заряда | Нормальная температура циклической зарядки, более 1 000 000 раз |
II. Применение
- Суда: управление блокировкой сброса клапанов в аварийных ситуациях паропроводов;
- Нефтехимия: управление блокировкой сброса корневых клапанов резервуаров, помещений клапанов станций, зон оборудования для переработки нефти и пожарных водопроводных клапанов;
- Трубопроводы и сосуды под давлением: мониторинг и управление процессом блокировки для давления, температуры, расхода, уровня материала, устьев скважин добычи нефти/газа и транспортировки на большие расстояния высокорисковых и легковоспламеняющихся/взрывоопасных жидкостей и газов;
- Удаленные районы без электропитания: управление клапанами и аварийный сброс; это устройство может использоваться отдельно с клапанами (устройство управления как основной корпус) или модульно собираться в салазки для использования; особенно после модуляризации, он используется в зонах безлюдного технологического оборудования. Это устройство сохраняет электроэнергию, когда внешний источник питания в норме, используя характеристики суперконденсаторов, такие как быстрая зарядка и высокая плотность. Когда внешний источник питания выходит из строя или превышает предельное значение прибора обнаружения, суперконденсатор, как резервный источник питания, автоматически переключается и высвобождает накопленную энергию для питания устройства управления, гарантируя, что устройство управления все еще может работать в течение 1-2 циклов или быстро сбрасываться после отключения питания, достигая зрелых результатов, которые являются экономичными, безопасными, надежными, эффективными, энергосберегающими и практичными в управлении промышленными процессами.

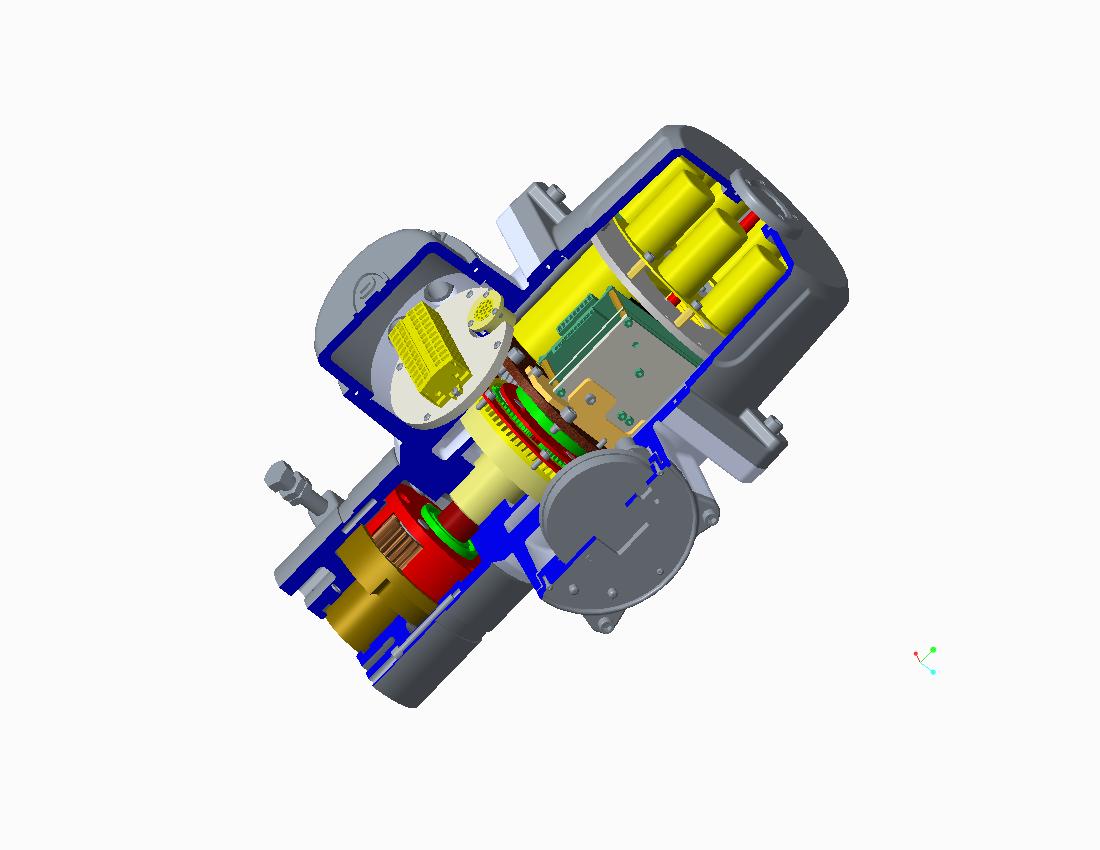

III. Характеристики
- Супер конденсаторы: высокая плотность, быстрая зарядка, сбалансированная разрядка, сверхдлительный срок службы, чрезвычайно низкие затраты на обслуживание.
- Преобразователь мощности: преобразует переменный ток в 24/48/72 В постоянного тока для питания
- Бесщеточный двигатель постоянного тока: высокая скорость, высокая точность, большой крутящий момент, плавная работа, низкое тепловыделение и т. д.
- Преимущества многофункциональных устройств хранения энергии: простая конструкция, низкая стоимость, высокая точность, высокая эффективность, практичность, энергосбережение.
IV. Руководство по покупке
При выборе приводов клиенты должны выбирать подходящие модели на основе такой информации, как крутящий момент клапана, рабочие условия и размер клапана. При выборе модели электрического привода рекомендуется использовать 60% – 80% номинального выходного крутящего момента привода в качестве рабочего крутящего момента клапана. Если сценарий применения очень важен или среда сложная, клиенты должны предоставить чертежи проекта и подробные параметры в максимально возможном объеме, чтобы эксперты компании могли рассмотреть и порекомендовать соответствующие продукты.
